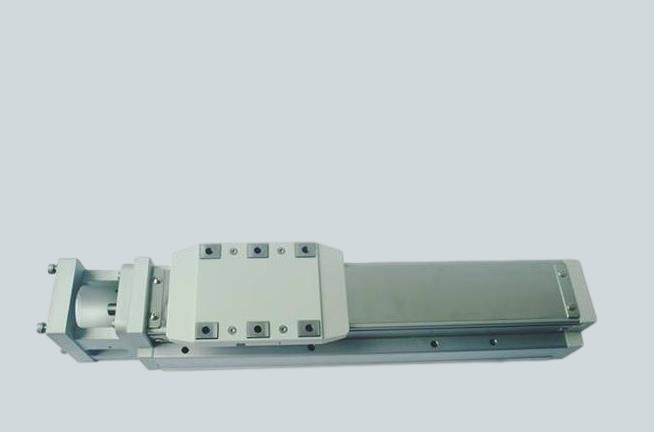

常見的直線模組是由直線導軌、滾珠絲桿、鋁合金型材、滾珠絲桿支撐座、膜片聯軸器、光電開關、伺服電機等組成，每一部分都是不可或缺的，下面詳細介紹一下：

　　1、直線導軌又稱滑軌、線性滑軌，絲桿直線模組的重要組成部分，用于直線往復運動場合，額定負載高于線性軸承，在一起能承受一定的扭矩，可以完成高負荷條件下的高精度線性運動。

　　2、滾珠絲桿是由電機輸出的旋轉運動變成為直線運動，是用絲桿、螺母和滾珠組成。它的作用是將旋轉運動轉化太直線運動，也是滾珠絲桿的進一步延伸和發展。這一發展的重要意義是使軸承由滾動動作變?yōu)榛瑒?dòng)動作。滾珠絲桿因?yàn)槟Σ亮π?，?yīng)用于各種工業設備和精密儀器中。直線模組可以在高負載條件下實現高精度的直線運動。

　　3、光電開關，選擇滿足高精度的需求。

　　4、滾珠絲桿支撐座，具有高剛性、高精度的接觸球軸承，可以實現穩定的旋轉功能。深溝球軸承的內軸承承載適量潤滑脂，用專用的密封墊片密封，可直接安裝和長期使用。

　　5、膜片聯軸器能滿足高速運動時電機與螺桿之間的力傳遞，并能同時補償徑向、角向和軸向誤差。

　　6、鋁合金型材，外形美觀，設計合理、剛性好，功能可靠，是機床與自動線組合的理想基礎動力部件，動態功能好，直線模組的剛度高，熱變形小，進給穩定性高，從而保證了加工狀態的實際準確性。

　　7、驅動電機，使螺桿直線模組的高精度、高穩定性、高速運轉，完成各種應用要求。
