直線滑臺模組主流分為同步帶傳動、滾珠絲桿傳動兩種結構，二者結構構成、工作原理與適用場景差異明顯，下面詳細拆解說明：

  一、兩種模組硬件組成

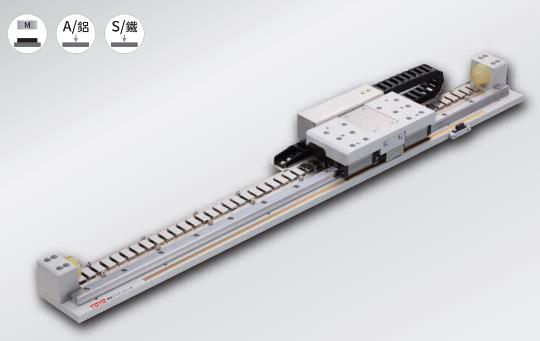

 1、同步帶式直線滑臺

 主要配件：齒形同步帶、精密直線導軌、高強度鋁合金型材、聯軸器、驅動電機、光電感應開關、張緊調節機構等。

 2、滾珠絲桿式直線滑臺

 主要配件：滾珠絲桿、直線導軌、鋁合金型材、絲桿支撐座、聯軸器、驅動電機、光電開關等。

 二、工作原理詳解

 （1）同步帶直線滑臺

 電機經聯軸器帶動模組一端主動傳動軸運轉，同步帶嚙合套裝在兩端同步輪之上；滑臺滑塊與同步帶剛性固定，電機運轉帶動同步帶循環往復，進而牽引滑塊沿著直線導軌平穩完成直線位移。

 模組側邊配備螺桿張緊結構，可調節同步帶松緊度，方便現場裝配與精度調試；可依據負載大小選配雙導軌結構，提升整機剛性；不同規格機身對應適配不同承載區間。

 同步帶模組的定位平穩性，受同步帶材質、加工工藝、電機控制精度共同影響，可根據生產工序的精度需求靈活選型。

（2）滾珠絲桿直線滑臺

電機驅動滾珠絲桿回轉，絲桿軸、螺母與內部循環滾珠相互配合，將電機旋轉運動平穩轉化為滑臺的直線往復運動。

直線導軌承擔載荷、約束運動軌跡，相較普通滑動軸承承載上限更高，可承受徑向載荷與傾覆扭矩，帶載工況下可維持穩定的高精度行進效果；

 整機采用一體鋁合金型材，外形規整、結構設計緊湊，整機剛性表現良好，熱變形量小，運行穩定性佳，是自動化設備常用基礎傳動部件。

 三、兩類模組特性對比與優缺點

 1、滾珠絲桿傳動模組

 優勢：重復定位精度優異、滾動摩擦損耗小、承載能力更強、運行剛性充足；

 局限：受絲桿長徑比臨界轉速限制，不適用于超長長行程場景；當絲桿長度直徑比值偏大時，高速運轉易出現共振、撓度增大問題，可通過加裝絲桿支撐座、限定運行轉速予以改善。

   2、同步帶傳動模組

 優勢：運行噪音更低、行進速度上限更高、采購成本更親民，超長距離傳動工況具備顯著性價比優勢；

 局限：受皮帶柔性形變影響，定位精度整體低于滾珠絲桿模組，更適配長行程高速輸送、對精度要求適中的自動化工位。

 備注：性能參數均基于規范安裝、額定負載、定期維保工況；長行程絲桿可搭配支撐結構優化共振與撓度問題，具體選型需結合行程、負載、轉速綜合核算。
