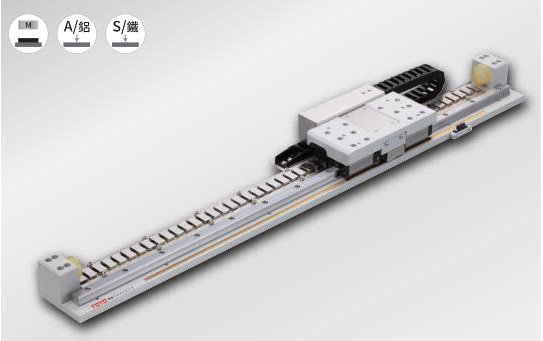

直線模組是在普通直線導軌基礎上增加自動化驅動單元；普通直線導軌屬于純機械導軌，直線模組可通過電機等動力部件完成驅動。直線模組主要包含滑座、絲桿、導軌、底座等基礎部件，不同類型模組結構會存在差異，動力傳動部分是核心，另外還包含電機以及各類輔助配件。

 按照傳動方式區分，直線模組主要分為滾珠絲杠傳動直線模組、同步帶傳動直線模組兩大類。下面介紹滾珠絲杠直線模組主要組成部件：

 1、滾珠絲杠：傳動元件，可以將旋轉運動與直線運動互相轉換。

 2、直線導軌：滾動導向部件，在各類工業自動化設備中應用廣泛。

 3、鋁合金型材基座：作為主體基座，用于承載、安裝滾珠絲杠、直線導軌等零部件。

 4、滾珠絲杠支撐座：配套軸承支座，用于支撐滾珠絲杠。

 5、聯軸器：用于連接主動軸與從動軸，傳遞扭矩，可補償一定的安裝對中誤差。

 6、驅動電機：整套模組的動力源，輸出機械動力。

 7、光電開關：通過光路通斷實現信號切換，為模組提供位置限位信號，控制模組運動行程。

 提示：以上為通用科普，不同廠家模組在配件選型上會存在區別，實際以產品樣本為準。
